三極管の出力特性に基づくサーミスタ線形補償回路の方法は、適切な線形補償回路をNTCサーミスタに適用してサーミスタを実現することによって、サーミスタの抵抗値と温度との間の非線形関係を効果的に克服することである。 温度測定中の出力と温度の間の線形関係。

この方法は、第１のＮＰＮトランジスタＱ１の出力特性曲線の非線形性とNTCサーミスタＲの非線形性と温度間の非線形性、すなわちNTCサーミスタを第１のＮＰＮトランジスタＱ１の非線形性によって補償する。 Ｒの非線形性は、最終的には出力電圧Ｖと温度Ｔとの間の線形関係に達する。

NTCサーミスタＲの抵抗値と温度との間には重大な非線形関係がある。 温度が上昇するにつれて、NTCサーミスタＲの抵抗値は減少し、実際の研究は、NTCサーミスタＲの抵抗値と温度との間の非線形関係がｅ指数関数的関係であることを示している。 一般的なBJT三極管には、増幅、カットオフ、飽和という3つの動作状態があります。 コレクタ電流ＩＣ、コレクタおよびエミッタ電圧Ｖ、およびベース電流Ｉの間の大小関係を調整することによって、ＢＪＴトランジスタの動作状態を制御することができる。 サーミスタと同様にベース電流Ｉが固定されている場合、ＢＪＴトランジスタのコレクタ電流Ｉおよびコレクタ - エミッタ間の電圧Ｖも非常に厳しい非線形性を有し、この非線形関係 e指数を満たすと、この非線形関係はベース電流Iによっても制御されます。

さらに、この方法によって提供される三極管出力特性に基づくNTCサーミスタ線形補償回路の出力電圧Ｖは、第１のＮＰＮトランジスタＱ１のコレクタ - エミッタ電圧Ｖである。

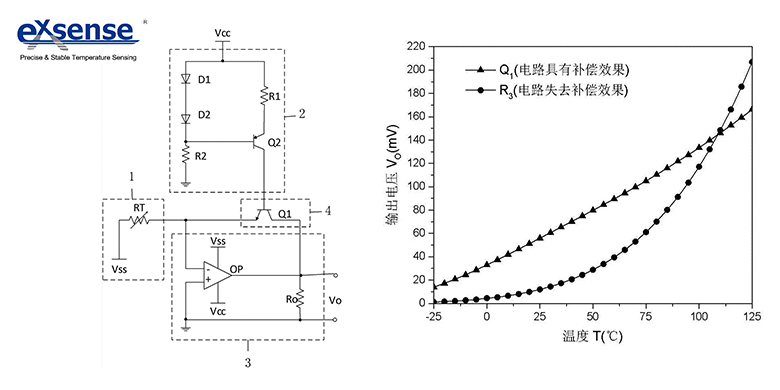

この方法によって提供される三極管の出力特性に基づくNTCサーミスタ線形補償回路は、回路の通常動作の場合、感知温度Ｔの変化がサーミスタの抵抗Ｒを変化させ、したがって出力電圧Ｖも変化する。どのように変化しても、回路は常に出力電圧VとNTCサーミスタによって検出される温度Tの間の非常に良好な線形関係を保証することができます線形補償効果は三角曲線で示されています。補償モジュール４内の第１のＮＰＮトランジスタＱ１を第３の定抵抗Ｒ３で置き換えることにより、回路の有効性を裏側からさらに検証するために、図中の点線で示すように、回路は線形化効果を失うことになる。

以上の理論に基づいて、三極管の出力特性に基づくNTCサーミスタ線形補償回路を図に示し、基本原理はBJT出力特性曲線のe指数非線形関係とNTCサーミスタRのe指数非線形性を使用することです。線形関係は相殺され、線形補償の目的を達成する。

この方法によって提供される三極管出力特性に基づくNTCサーミスタ線形補償回路は、NTCサーミスタに適切な線形補償回路を適用することによって、抵抗値とサーミスタの温度との間の非線形関係を効果的に克服する。 NTCサーミスタ温度測定中の出力と温度の間の線形関係実際の用途では、第１の定抵抗器Ｒ１、第２の定抵抗器Ｒ２、および負荷抵抗器Ｒはすべて調整可能な抵抗器で置き換えることができ、それによって回路のデバッグおよび最適化を容易にする。
